《城镇排水管道非开挖修复更新工程技术规程
2025-12-15 21:40
版权说明：本文档由用户提供并上传，收益归属内容提供方，若内容存在侵权，请进行举报或认领
1、城镇排水管道非开挖修复更新工程技术规程Technical Specification for trenchless rehabilitation and renewal ofurban sewer pipeline根据住房和城乡建设部关于印发2009年工程建设标准规范制定，修订计划的通知（建标200988号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有 关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本规程。本规程的主要技术内容包括：1.总则；2.术语和符号；3.基本规定；4.管道检测与清 洗；5.设计；6.穿插法施工；7.原位固化法施工；8.碎（裂）管法施工；9.折叠内
2、衬法 施工；10.缩径内衬法施工；11.机械制螺旋缠绕法和管片内衬法施工；12.局部修复法施工；13.工程验收；附录 A.排水管道结构性缺陷的等级划分；附录 B.排水管道功能性缺 陷的等级划分；附录C.闭气法试验；附录D.带状型材刚度系数测试方法；附录E.带状型材接口严密性压力测试方法；附录F.带状型材接口严密性压力测试方法；附录 G.更新管外压破坏荷载试验方法本规程由住房和城乡建设部负责管理，由中国地质大学（武汉）负责具体技术内容的解释。执行过程中如有意见或建议，请函告中国地质大学（武汉）工程学院（地址：湖北省武 汉市洪山区鲁磨路 388号，邮编：430074）。本规程主编单位：中国地质大学
3、（武汉）本规程参编单位：本规程主要起草人员：本规程主要审查人员：目 录1 总则12 术语和符号22.1 术语22.2 符号33 基本规定64 管道清洗与检测74.1管道清洗74.2 管道检测74.3 管道缺陷的分类85 设计115.1 修复设计原则115.2 重力管道壁厚设计 135.3压力管道壁厚设计155.4 水力设计166穿插法施工186.1 施工准备186.2 施工197原位固化法施工 217.1 材料和设备217.2 施工准备217.3 翻转法施工227.4 拉入法施工238碎（裂）管法施工 258.1 材料与设备258.2 施工准备268.3 施工279 折叠内衬法施工289.1
4、材料289.2 施工准备299.3 施工2910 缩径内衬法施工3110.1 材料3110.2 施工准备3110.3 施工3211 机械制螺旋缠绕法和管片内衬法施工 3311.1 材料和设备3311.2 施工准备3411.3 施工3412 局部修复法施工3512.1 不锈钢发泡筒法3512.2 点状原位固化法3613 工程验收3813.1外观检测3813.2取样检测3813.3渗漏检测3913.4工程竣工验收40附录A排水管道结构性缺陷的等级划分 42附录B排水管道功能性缺陷的等级划分 44附录C闭气法试验45附录D带状型材刚度系数测试方法 48附录E带状型材接口严密性压力测试方法 49附录F

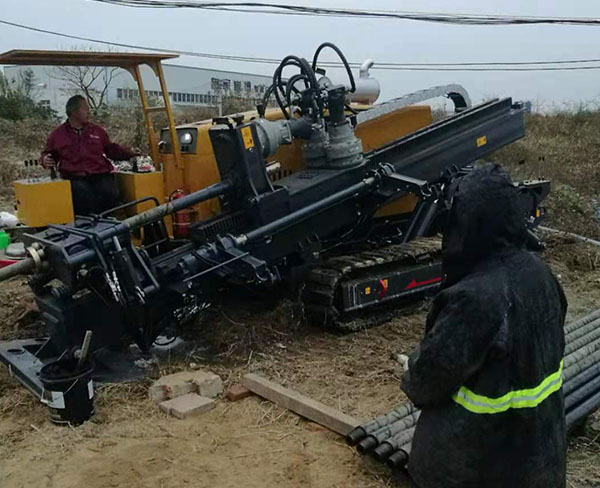

5、带状型材接口严密性压力测试方法 51附录G更新管外压破坏荷载试验方法 52本规程用词说明531总贝卩1.0.1为了加强城镇排水管道非开挖修复更新工程的管理，米乐m6确保工程质量，制定本规程。1.0.2本规程适用于城镇排水管道非开挖修复更新工程的设计、施工和验收。新材料1.0.3城镇排水管道非开挖修复更新工程应积极采用满足本规程质量要求的新技术、 和新设备。1.0.4城镇排水管道非开挖修复更新工程的设计、施工与验收，除应符合本规程的规定外, 尚应符合国家现行有关标准的规定。2术语和符号2.1 术语2.1.1 非开挖管道修复更新tren chless pipeli ne rehabilitatio n a
6、nd ren ewal采用少开挖或不开挖地表的方法进行地下管道修复或更新。2.1.2 穿插法 slip lining采用牵拉或顶推的方式将新管直接置入旧管，对新旧管道之间的间隙进行充填的管道修复方法。2.1.3 碎（裂）管法 pipe burst in g/cracki ng使用碎（裂）管设备从旧管道内部破碎或割裂旧管道，旧管道碎片挤入周围土体并形成管孔，新管道拉入管孔的管道更新方法。2.1.4 原位固化法 cured-in-place pipe （ CIPP）将浸渍热固性树脂的软管通过翻转或牵拉方式置入旧管道内，通过加热等方法将树脂固化形成管道内衬的修复方法。2.1.5 折叠内衬法 fold
7、-a nd-form lining将圆形塑料管道进行折叠，并置入旧管道中，通过加热、加压的方法使其恢复原状形成 管道内衬的修复方法。2.1.6 缩径内衬法 deformed-a nd-reformed lining将新管道的直径缩小，通过牵拉置入旧管道内，待其直径恢复到原来大小后，形成与旧管道紧密配合的管道内衬的修复方法。2.1.7 机械制螺旋缠绕法spiral wou nd lining将带状型材在旧管道内缠绕成一条新管道，并对新管道与旧管道之间的间隙进行注浆 处理的管道修复方法。2.1.8 管片内衬法 splice segme nt li ning将片状型材在旧管道内拼接成一条新管道，并对
8、新管道与旧管道之间的间隙进行填充和粘接处理的管道修复方法。2.1.9 局部修复localized repair对旧管道内的局部破损、接口错位、局部腐蚀等缺陷进行修复的方法。2.1.10 不锈钢发泡筒法Stai nless steel foam sleeve在管道局部破损处安装一个外附吸附发泡胶海绵的不锈钢套筒，发泡胶膨胀后在旧管道和不锈钢套筒之间形成密封性接触的管道修复方法。2.1.11 点状原位固化法 spot CIPP用气囊扩张法将浸渍树脂的织物紧贴在管道损坏部位，然后通过加热等方法固化进行管道局部修复的方法。2.1.12 部分破坏管道partially deteriorated pipe
9、出现轻微的结构性破损，但在管道的设计寿命之内仍能承受外部土压力和动荷载，截面变形不大于管公称内径的12.5%的管道。2.1.13 完全破坏管道fully deteriorated pipe管道出现结构性破损，虽在管道的设计寿命之内，但不能继续承受外部压力和动荷载作用,或截面变形大于管公称内径12.5%的管道。2.1.14 软管 tube由一层或多层聚酯纤维毡或同等性能材料缝制而成的柔性管材，外层包覆非渗透性的塑料薄层。2.1.15 内衬管liner在不破坏旧管道的前提下，通过各种非开挖修复方法在旧管道内形成的内衬。2.1.16 折叠管folded pipe将圆形塑料管通过压制、折叠而成的U形或
10、C形断面的管道。2.1.17 PIG 清洗法 PIG cleaning technologyPIG也称“清管器”，由聚氨酯发泡体做成，主要用于压力管道的清洗，将PIG两端增加牵引绳可用于重力管道的清洗。2.2 符号2.2.1 尺寸A 过水断面积；d内衬管道公称直径；dh 原有管道中孔洞或缺口的最大直径；DlD 原有旧管道的平均内径；闭气试验管道内径；Dmax原有旧管道的最大内径；Dmin原有旧管道的最小内径；Dn 聚乙烯管道外径；Do 聚乙烯管道内径；H 管顶覆土厚度；Hw 管顶以上地下水位高度；I 内衬管的转动惯量；L工作坑长度；P湿周；R水力半径；SDR 管道的标准尺寸比（外径 /壁厚）；
11、 t 内衬管的壁厚；2.2.2系数和因子B弹性支撑系数；c 椭圆度折减因子；EI机械制螺旋缠绕管的刚度系数；K 圆周支持率；N 安全系数；n 曼宁系数；ne原有管道的曼宁系数；ni 内衬管的的曼宁系数； q 旧管道的椭圆度（百分率）；Rw 水浮力因子；S 管道坡度；泊松比。2.2.3荷载和压力F允许拖拉力；P地下水压力；Pi 压力管道内部压力；qt 管道总的外部压力；Ws 动荷载。2.2.4 模量E 初始弹性模量；El 长期弹性模量；Es 土体反作用模量；(7管材的屈服拉伸强度；0L 内衬管长期弯曲强度;7TL 内衬管长期抗拉强度。2.2.5其他符号Q 流量；Qe允许渗水量；Ve 渗漏速率；W
12、土体重度。3基本规定3.0.1从事城镇排水管道修复更新工程的施工单位应具备相应的施工资质。3.0.2施工单位应取得安全施工许可证，并应遵循有关施工安全、劳动防护、防火、防毒的法律、法规，建立安全管理体系和安全生产责任制，确保施工安全。3.0.3施工单位在施工前，应编制施工组织设计。施工组织设计必须按照规定程序审批后执 行，有变更时要办理变更审批。3.0.4施工前，应查明施工区域的交通情况以及既有管线、构（建）筑物与拟修复管道的相互位置关系及其他属性，并形成正式文件。3.0.5施工设备应根据工程特点合理选用，并有总体布置方案。对于不宜间断的施工工艺，应有完全满足施工要求的备用的动力和设备。3.0
13、.6修复更新工程所用的管材、管件、 构（配）件和主要原材料等产品进入施工现场时必 须进行验收并妥善保管。验收时应检查每批产品的质量合格证书、性能检测报告、使用说明书、进口产品的商检报告等，并按国家有关标准规定进行复检，复检合格后方可使用。3.0.7修复更新工程所用成品管道或型材应有清晰的标记，标记应包括生产商的名称或商标、产品编号、产地、生产设备、生产日期、型号、材料等级和生产产品所依据的规范名称 等详细信息。3.0.8 需井下作业时，必须按CJJ6排水管道维护安全规程中的规定做好安全生产各项 措施。3.0.9施工中需进行的局部开挖，开挖前应取得相关部门的批准，施工结束后恢复原样。3.1.0因
14、检查、清洗、修复管道需要封堵管道的，应按CJJ68城镇排水管渠与泵站维护技 术规程中的规定执行。4管道清洗与检测4.1管道清洗4.1.1管道清洗可采用高压水射流清洗法、PIG清洗法以及其它清洗技术。清洗后的管道表面应无明显附着物、 尖锐毛刺、影响内衬管道施工的突起，除此之外还应满足各种施工工法对管道表面清洁程度的要求；必要时可采用局部开挖的方法清除管内影响施工的障碍。4.1.2采用高压水射流进行管道清洗时，应符合以下规定：1水流压力不得对管壁造成损坏（例如剥蚀、刻槽、裂缝及穿孔等）。当管道内有沉积碎片或碎石时，应防止碎石弹射而造成管道损坏；2喷射水流不宜在管道内壁某一点停留时间过长；3清洗产生
15、的污水和废渣应从检查井或工作坑内排出，为减少水的用量和环境污染，宜采用水净化循环利用系统。4管道直径大于800mm时，也可采取人工进入管内进行高压水射流清洗。4.1.3采用PIG清洗法进行管道清洗作业时，应符合以下规定：1在进行管道清洗工作前，应仔细检查设备的可靠性，包括充气囊的密封性以及是否破损、绞车的牵引能力、钢丝绳是否完好等；2确保管道内无尖锐的碎渣、突出物等，以防止损坏充气或充水胶囊；3气囊在管道内扩张的压力不宜过大，以防止管道破裂或变形；4水囊或气囊在管道内的前进速度不宜超过0.1m/s ；5从管道清理出来的碎渣应按照相关规定处理，不得随意堆放或丢弃。4.2管道检测4.2.1管道的检
16、测一般采用闭路电视或人工的方法，应查清原有管道接头错位、管壁压碎、坍塌等缺陷和异常情况，并详细记录其位置和缺陷等级，管道缺陷和异常的分类描述可参照本章4.3的规定，或按所在地的管道电视和声纳检测与评估地方标准或行业标准执行。4.2.2闭路电视检测应符合以下要求：1采用闭路电视进行管道检测和评估应以相邻两座检查井之间的管段为单位进行；2检测前应对设备进行全面的检查，并在地面试用，米乐m6以确保设备能够正常工作；3在仪器进入井内进行检查前，应先拍摄看板，看板上应用清晰端正的字体写明本次检测管道的地点、管道材质、编号、管径、时间、负责人员姓名等信息；4采用闭路电视进行检测时，管道内水位高度不应大于管道垂直高
17、度的20% ；5遇到管道内缺陷或异常，检测设备应暂时停止前进，变换摄像头对缺陷异常部位进 行仔细摄像后再继续前进；6当检测遇障碍物无法通过时，应退出检测器，清除障碍物之后继续检测；7当旧管道内壁结垢、淤积或严重腐蚀剥落等影响电视图像效果时，应对管道内部进 行清洗后继续检测。4.2.3人工检测应符合以下要求：1对于直径大于800mm的管道，也可采用人工进入管道进行检查。人工检测距离一次 不宜超过100m。2采取人工进入检查时，管道内积水深度不得超过管径的1/3并不得大于0.5m，管内水流流速不得超过 0.3m/s，管道内水流过大时，应采取封堵上游入水口或设置排水等措施降 低管内水位。3采用潜水员
18、检查管道时，管径不得小于1200mm，流速不得大于0.5m/s。4下井检测工作人员应与地面工作人员保持通讯联络。5井下检测人员应携带摄像机，对管道内缺陷位置进行详细拍摄记录，摄像画面应清 晰。4.3管道缺陷的分类4.3.1管道检测中发现的缺陷和异常情况应采用标准名称进行描述，采用标准代码进行记录，或按所在地的管道电视和声纳检测与评估的地方（行业）标准执行。4.3.2管道检测中发现的缺陷和异常情况可分为以下三类：1结构性缺陷影响管道结构强度和使用寿命的缺陷，如裂缝、腐蚀等。2功能性缺陷影响管道排水功能的缺陷，如沉积、结垢、树根等。3特殊构造特殊的管道构造，如暗井、变径等。4.3.3管道结构性缺陷
19、的名称、代码和定义应符合表433的规定。结构性缺陷等级的划分应符合附录A的规定。表433管道结构性缺陷的名称、代码和定义缺陷代定义计量单位名称码破裂PL管道外部压力超过了自身承受力，出现了裂缝或破裂。个（环向） 或米（纵向）变形BX管道原来的形状被改变（本缺陷仅适用于柔性管道）个（环向） 或米（纵向）错口CK管道接口的插口和承口没有对中，看上去像一轮半月”。个脱节TJ管道接口的插口和承口没有充分插紧，或因沉降造成脱开， 相邻接口看上去像一轮 满月”。个渗漏SL地下水通过渗漏的管道或有缺陷的接口进入检查井或管内。个或米腐蚀FS管道内壁受到有害物质的侵蚀或磨损。米胶圈脱落JQ橡胶圈、沥青、水泥等接
20、口材料进入管道。个管接 支暗ZAJ支管未通过检查井直接接入管道。个管线管道功能性缺陷的名称、代码和定义应符合表434的规定。功能性缺陷等级的划分应符合附录B的规定。表434管道功能性缺陷的名称、代码和定义缺陷名称代 码定义计量单位沉积CJ有机物或泥沙沉淀在管底，减少了管道的过水断面。米结垢JG铁或石灰质的沉积物及油脂沉积或附着在管道内壁， 道的过水断面减少了管个（环向） 或米（纵向）障碍物ZW管道内的杂物，如砖石、树枝、遗弃的工具等。个树根SG包括单根或束状的树根侵入管道，减少了过水断面。个洼水WS管道沉降形成水洼，无法采用重力排除。米坝头BT砖墙
21、等封堵材料残留在管道内。个浮渣FZ管道或检查井内有机物发酵后聚集在水面的漂浮物。 入检查记录，但不列入计分项目。浮渣需记米4.3.5管道特殊构造的名称、代码和定义应符合表435的规定。表435管道特殊构造的名称、代码和定义缺陷名称代码定义修复XF检测前已修复的管道。变径BJ两座检查井之间有两种不冋管径相的管道接。暗井AJ井室上部被盖板封闭的检查井。4.3.6管道缺陷在管段纵向的位置应采用该缺陷离起始井之间的距离来描述。缺陷在管道环向的位置应采用时钟表示法来描述，前二位钟点数代表缺陷的起始点，后二位钟点数代表缺陷的结束点（见图 436）。03105设计5.1 修复设计原则5.1.1管道的非开挖修
22、复或更新应设计符合以下原则：1、满足管道的承载负荷要求；2、管道流量应达到该管道原有设计流量；3、满足管道所在地疏通技术对管道要求；4、 同一管段的点状修复超过3处的，宜采用整体修复。5.1.2管道非开挖修复选择应按下图程序执行：管道检查甲没有结构性缺陷1非开挖修复管道1口修复后确保排水能力； 满足管道疏通技术要-求1现场条件符合非开挖 修复要求1修复技术的整体经济优越性1非开挖修复否*正常使用结构性损坏程度已不适合非开挖修复r否-开挖修复5.1.3管道修复工艺应根据现场条件、管道损环情况及其各修复方法的使用条件选择。部分 修复更新工艺适用条件可参照表5.1.3。表5.1.3部分修复更新工艺的
23、适用范围和使用条件修复更新 方法旧管道内 径（mm）内衬管材质内衬管SDR是否需 要工作 坑是否需注浆修复弯 曲管道 能力可修复旧 管道截面 形状穿插法1001000PE、PVC、玻璃钢等根据要求 设计需根据 设计 要求直管圆形原位固化 法翻转法：1002700拉入法：1002400聚酯纤维，聚 酯树脂，环氧 树脂，乙烯基 酯根据要求 设计，但 不得大于100不需要不需要90 弯管圆形、蛋 形、矩形 或三角形 等碎（裂）管法1751000HDPESDR11, SDR17.6, SDR 26不需要直管圆形折 叠 内 衬 法工厂 折叠1001200HDPE17.6 SDF 42，不需要或小量 开挖
24、不需要15 弯管圆形现场 折叠1001200HDPE17.6 电DR 42需不需要15 弯管圆形缩径内衬法751200HDPE根据要求 设计需不需要15 弯管圆形机械制螺 旋缠绕法21503000PVC型材根据要求 设计不需要根据 设计 要求15 弯管圆形、矩 形、马蹄 形等管片拼装法28003000PVC型材、填充材料根据要求 设计不需要需15 弯管圆形、矩 形、马蹄 形等不锈钢发泡卷筒法1501350不锈钢和聚 胺酯不需要不需要圆形点状CIPP法501500玻璃纤维与 聚酯，环氧树 脂,硅酸盐树 脂根据要求 设计不需要不需要圆形、蛋 形、矩形 或三角形 等注1:碎（裂）管法是唯一可进行管道
25、扩容的非开挖管道更新技术；注2:螺旋缠绕法和管片拼接法不宜用于修复有内压的管道。5.1.4在相同直径和满足表 5.1.3中修复弯曲管道能力条件下，可作为同一个修复段进行设 计。需要设计工作坑的可在这些点设置工作坑作为上一管道的接收坑及下一段管道的插入坑。管道局部腐蚀、管道渗漏5.1.5当管道发生部分管段脱落缺失、管道接口错位、管道开裂、等局部轻微损坏时，可对管道进行点状修复。5.1.6对于穿插法和固定直径机械制螺旋缠绕法，管道修复所用内衬管的外径应小于原有管道的内径，但直径减少量不宜超过旧管内径的10%或50mm。5.1.7当修复工艺需要将修复管道拖拉进入旧管道时，其允许最大拖拉力应按下式计算
27、水压力（MPa）;SDR 管道的标准尺寸比（DN/t）；C 椭圆度折减因子；q 原有旧管道的椭圆度（%）；D原有旧管道的平均内径（mm）；Dmin原有旧管道的最小内径（mm）；Dmax原有旧管道的最大内径（mm）;N 安全系数（推荐取值为2.0）;El内衬管的长期弹性模量（MPa），HDPE推荐150，PVC推荐1750, 般可取 短期弹性模量的50% ；K 圆周支持率，推荐取值为7.0;卩一一泊松比（原位固化法内衬管取 0.3, PVC内衬管取0.38 , HDPE内衬管取0.45）。2当管道位于地下水位以上时，内衬管的壁厚应按照业主的要求选取。对于原位固化法施工的内衬管，其标准尺寸比SDR
28、不得大于100;对于HDPE或PVC内衬管，其SDR不得大于42。3内衬管的壁厚除应满足式（5.2.1-1 ）外，且应大于（5.2.1-4）的计算结果：q q 2“q、rL1.5亠 1+ 亠SDR -0.5 1 十亠SDR = （5.2.1-4） 100 I 100 .丿、100 .丿PN式中： 25dn；dn管径（m）Lj1地面滚轮架2 防磨垫3 喇叭型导入管4旧管道图6.1.3穿插法工作坑设计和现场布置示意图6.1.4 顶推工艺工作坑尺寸及布置如图6.1.4所示。图6.1.4顶推工作坑6.1.5穿管前，应采用长度不小于 3m与待插入管同径的聚乙烯检测管段拉过旧管，并检测 其表面划痕深度，不
29、超过壁厚的10%时为合格。6.1.6管道的连接应符合以下要求：1连接前应检查管道的损坏情况：管道外表面刻痕不应超过壁厚的10%，不应有过度或突然弯曲导致的屈曲，对于短管扁平率不应超过5%，内表面不应有任何磨损和切削；2对于在工作坑或检查井中使用电子点火或者明火连接设备连接管道的，应事先对可 燃气体的含量进行评估；3管道的连接宜采用热熔对接的方法，热熔对接应符合 GB19809塑料管材和管件聚乙烯（PE）管材/管材或管材/管件热熔对接组件的制备操作规范中的要求。6.2 施工6.2.1内衬管道可以通过牵引、顶进或两者的组合安装到原有管道中。在安装超常壁厚或超长聚乙烯管时宜使用顶进和牵拉组合工艺。6
30、.2.2 牵引工艺应符合下列要求：1牵引管道时，应采取必要措施防止HDPE管进入管道时被磨碎、划伤。2在牵拉遇到阻塞的情况下，应控制牵拉力的大小，防止管道受力超过允许值；3管道的拉伸率不得超过1.5%，牵拉速度不得超过 0.3m/s，在弯曲或管道变形较大的管道中施工应减慢速度。牵拉操作一旦开始就不宜中断；4当把聚乙烯管插入旧管道时，每段插入管末端伸出旧管道端口的长度应能满足管道拉伸变形恢复和连接操作的要求（推荐值为1%L+20mm ）。管道拉伸恢复时间宜保持24小时。6.2.3顶进工艺应符合下列要求：1热熔焊接聚乙烯管道也可采用顶推方式进行安装；2当采用机械承插式接头时，采用顶推工艺可允许原管
31、道中有水流，但其水位应在管道起拱线该工艺也可以用于短管的曲线施工现场应预备水泵和临排设施。6.2.4在穿插内衬管过程中应注意对内衬管的保护，防止杂物进入内衬管，防止对内衬管表面的损伤。6.2.5在内衬管道稳定和应力完全松弛后方可进行固定和注浆等加固措施。6.2.6内衬管和原管道间的环状空隙宜进行注浆处理，注浆应满足以下规定：1对直径800mm以上管道，内衬管和旧管道之间的环状间隙必须进行注浆。2注浆宜分段进行，并均匀注满环状空隙，且注浆压力不应大于内衬管允许注浆压力 （咨询生产商）。3.注浆过程中应通过安装竖管或其它方式调节注浆压力。4内衬管直径大于 900mm时应在管内进行支
32、护，防止内衬管在注浆压力的作用下发 生变形。5注浆完成后，应将注浆孔密封。6.2.7在管道进出入检查井处，应用具有弹性以及可以在水下使用的材料对旧管道和内衬管 之间的环状间隙进行密封处理。6.2.8在内衬管直接与周围土体接触的部位应采取相应措施进行保护。7原位固化法施工7.1材料和设备7.1.1原位固化法的材料一般包括：热固性树脂、针刺毛毡、玻璃纤维等。7.1.2原位固化法所采用的软管应符合以下要求：1软管应包含单层或多层聚酯纤维毡或同等性能的材料，其应能浸渍树脂并不与树脂发生反应，且能承受施工的拉力、压力和固化温度。2软管的外表面应包覆一层与所采用的树脂相容的非渗透性的透明塑料膜。3当软管由
33、多层织物叠加而成时，各层之间的接缝必须错开，不得叠加。接缝连接必须牢固。软管及其接缝的横向与纵向抗拉强度按照GBT 3923.1纺织品 织物拉伸性能第1部分断裂强力和断裂伸长率的测定条样法的要求测试，均不得低于5 MPa。4玻璃纤维增强的纤维软管应至少包含两层由抗腐蚀的玻璃纤维形成能够浸渍树脂的软管，内表面应为聚酯毡层，外表面应为单层或多层抗苯乙烯或不透光的薄膜。5软管应能够伸展，并具有一定的韧性，其长度应大于待修复的管道的长度。软管直径的大小应保证在固化后能恰好与旧管道的内壁紧贴在一起。6生产商应提供软管固化后的初始结构性能的检测报告，其应符合本规范13.2.6和13.2.7的要求。7.1.
34、3原位固化法所采用的树脂应符合以下要求：1树脂可采用热固性的聚酯树脂、环氧树脂或乙烯基树脂，并可与一定量的添加剂混合以达到工程的设计要求。2树脂应能在热水、热蒸汽或者紫外线的作用下固化，且初始固化温度应低于80 C。7.1.4采用紫外线光固化时，紫外光发生装置应能满足相应管径和树脂固化的需要。7.2 施工准备7.2.1管道检测和清洗应符合本规程第四章的规定。7.2.2在浸渍软管之前应仔细计算树脂的用量，树脂的各种成分应进行充分混合，实际用量应比理论用量多510%。7.2.3树脂混合后应及时进行浸渍，停留时间不得超过20min ;如不能及时浸渍，应将树脂冷藏，冷藏温度应低于15C，冷藏时间不得超
35、过 3h。7.2.4软管宜在抽成真空状态下浸渍树脂，应保证软管材料充分浸透树脂，不得出现干斑或气泡。7.2.5浸渍过树脂的软管在储存和运送过程中必须保证软管的温度低于20 C,并应记录储存和运送过程中的温度和时间；在施工现场浸渍软管时，作业环境温度应低于20C。7.3翻转法施工7.3.1将浸渍后的软管翻转置入待修复管道可采用水压或气压的方法。翻转压力应足够大以使浸渍软管能翻转到管道的另一终点， 并使软管与旧管管壁紧贴在一起。 在翻转时压力不得 超过软管的最大允许张力。翻转完毕后，应保证软管的防渗塑料薄膜朝内（与管内水或蒸汽相接触）。7.3.2在翻转过程中，应保持适当的翻转压力和速度，使软管与原
36、管道能够紧密黏贴。7.3.3在翻转过程中，可使用润滑剂以减少翻转阻力。所使用的润滑剂必须是无毒的油基产品，不得对树脂浸渍软管、锅炉和水泵系统等产生不良影响，同时不会滋生细菌，不影响液体的流动。7.3.4翻转完成后，应保证树脂浸渍软管比原管道两端各长200mm以上。7.3.5采用热水或热蒸汽对翻转后的浸渍树脂的软管进行固化：1采用热水固化应满足下列要求：1）热水的温度应均匀地升高，使其缓慢达到树脂固化所需的温度。2）在热水供应装置上应安装温度测量仪监测水流入和流出时的温度。3）应在修复段起点和终点的浸渍树脂软管与旧管道之间安装温度感应器以监测管壁温度变化。温度感应器应安装在至少距离旧管道端口里侧
37、0.3m处。4）可通过温度感应器监测的树脂放热曲线采用热蒸汽固化应满足下列要求：1）应使热蒸汽缓慢升温并达到使树脂固化所需的温度。固化所需的温度和时间应咨 询树脂材料生产商。2）蒸汽发生装置应具有合适的监控器以精确测量蒸汽的温度。应对内衬管固化过程 中的温度进行测量和监控。3）可通过温度感应器监测的树脂放热曲线在固化过程中，应考虑修复管段的材质、周围土体的热传导性、环境温度、地下水位 等情况，以适当调整固化温度和时间。固化过程中温度及压力的变化应有详细记录。7.3.7软管内的水压或气压应大于使软管充分扩展的最小压力，且不得大于内衬管所能承受的
38、最大内部压力。7.3.8软管固化完成后，应先进行冷却，然后降压。采用水冷时，应将内衬管冷却至38C以 下然后进行降压；采用气冷时，应冷却至45C以下再进行降压。在排水降压时必须防止形成 线在修复段的出口端将内衬管端头切割整齐。如果内衬管与旧管道粘合不紧密，应在内衬管与旧管道之间充填树脂混合物进行密封。7.4 拉入法施工7.4.1在拉入软管之前应在旧管内铺设垫膜。垫膜应置于旧管道底部，并应覆盖大于三分之一的管道周长，将垫膜在旧管两端固定。7.4.2软管的树脂浸渍应满足 7.2中的规定。7.4.3软管的拉入应遵循以下规定：1应平稳缓慢地将浸渍树脂的软管沿管底的光滑垫膜拉入
39、旧管道，拉入速度不得超过5m/min ;2软管拉入旧管道之后，宜对折放置在垫膜上；3在拉入软管时，应避免软管被磨损或划伤；4软衬管的拉伸率不得超过 2%。5软管两端应分别比旧管道长300mm600mm ;7.4.4充气装置宜安装在软管入口端，所用的蒸汽发生装置应能控制和显示温度和压力， 空压机应能够控制和显示压缩气体的压力。7.4.5宜采用蒸汽或紫外光两种方式对浸渍树脂的软管进行固化。7.4.6采用热蒸汽固化时，应分别在旧管道起始和终点端软管外表面上安装温度传感器，安装位置应至少距离旧管道端口内侧300mm。7.4.7 软衬管的扩展应符合以下规定：1充气前应仔细检查各连接处是否密封良好，在软管
40、末端宜安装调压阀，防止管内空 气压力过高。2空气压力应能使软管充分膨胀扩张，并紧贴旧管道内壁。7.4.8蒸汽固化应符合本规定735中的相关规定。固化过程的压力和温度应有详细实时的记录。7.4.9 软管固化完成后，应进行冷却降压。冷却降压应符合本规程7.3.8中的相关规定。7.4.10采用紫外光固化时应符合以下规定：1应合理控制紫外光发生装置的前进速度以保证树脂固化完全；2在进行紫外光固化的过程中，应保持管内空气的压力；3应咨询材料制造商获取最佳的树脂固化时间与压力；4树脂固化完成后，应缓慢降低管内压力至大气压；5应详细实时地记录固化过程中压力的变化、时间、紫外光发生装置的行进速度等。7.4.1
41、1端口的处理应符合本规程7.3.9中的规定。8碎（裂）管法施工8.1材料与设备8.1.1 管材一般应选择PE80或其以上级别的全新的 HDPE管道，且应符合GB/T13663-2000 中的规定。8.1.2在同一个更新管段内，应采用相同的HDPE管材，不得使用不同型号或不同生产厂家的管材。8.1.3 新管材应经过仔细检查，不应存在可见的裂缝、孔洞、划伤、夹杂物、气泡、变形或其它缺陷。8.1.4裂管设备规格及适用管径宜按照表8.1.4进行选择。表8.1.4推荐裂管设备规格及适用管径裂管机回拖力（KN ）工作坑/工作坑适用管径范围（mm）200 KNV50-150400 KNV50- 300770
42、 KNV65- 4501250 KNV150- 6002500 KNV300-1000注：200 KN及400 KN裂管机也可用于检查井之间的裂管作业。“表示适用。8.1.5不同管材推荐使用的裂管刀（工）具宜符合表 8.1.5的规定。表8.1.5不同管材推荐适用的裂管刀（工）具液压/气动静液压静液压静液压静液压气动滚刀类型/ 管材类型滚刀铅皮管切刀塑料管切刀带胀头的切刀带胀头的 切刀铸铁管（CIP）V-VV球墨铸铁管（DIP）V-钢管V-VVPE/PP 管-VVVPVC管-VV石棉水泥管（ACP ）-VV铅皮管-V-陶土管（VCP）-VV混凝土 /钢筋混凝土V-VV管（CP/RCP）玻璃纤维聚
43、酯管（GRP）-VV砖管-VV注：1 表示适用；2-表示不适用。8.2 施工准备8.2.1施工前应调查待更新管道的材质、走向、埋深、管段长度、管径、以及是否有管道基础或钢筋加固等信息。8.2.2应探明旧管道上所有检查井的深度与直径，以及井内支管、水流方向、管内底高程、进水口和出水口的管径等。8.2.3 应探明施工区域内其它地下管线的尺寸、走向及埋深。施工管段与其它管线及设施（如：天然气、电力电缆、通讯光缆等）较近时，应与相关单位联系做好安全措施。8.2.4施工前应对施工区域内其他排水管线情况、施工区域土质条件、施工区域内的地下暗井、人防设施、障碍物、施工区域内的地上建筑物、变压器、电线、等进行详细勘查， 制定合理的临排方案、地下设施的保护方案、安全施工方案和交通疏导方案等。8.2.5管道检测除应满足第四章的要求外，尚应查清旧管的弯曲状况和曲率半径。8.2.6工作坑的坑位及尺寸应符合下列规定：1坑位应注意避开地上建筑物、地下管线工作坑尺寸应根据设备的尺寸选择，以利于施工作业为宜，坑底应低于待修复管道外壁底端350mm ；3进管坑宽度应大于新管道直径300mm，并不得小于650mm ;长度应根据PE管材的容许弯曲半径确定。8.2.8工作坑的施工应符合下列要求：1设备坑的坑壁面应垂直于坑底平面及旧管中心线设备坑下宜铺设不小于 80mm厚的砾石；3应将进管坑坑壁与
45、旧管道接口处适当开凿；4应保持工作坑干燥，必要时应进行降水。8.3 施工8.3.1采用静液压法进行管道更新施工时，应符合以下规定：1施工前应测试设备的报警装置及紧急开关；2检查设备安全性与可靠性；3拉杆与管道之间应连接牢固；4进管坑中的工作人员应与设备坑端的操作主机人员协调一致，宜采用对讲机通讯。8.3.2采用气动法进行管道更新施工时，应符合以下规定：1碎（裂）管过程中，应对碎管头施加一个恒定的拉力。2在碎管头达到接收坑的之前，施工不宜终止。8.3.3设备操作人员应严格遵守设备操作规则。8.3.4应设置安全标志、护栏、警示灯等并设置安全员，施工过程中禁止无关人员进入施工 现场。8.3.5发生紧
46、急情况时，应按操作规程做出应急措施处理，应听从现场统一指挥的口令，服从命令，协调一致进行处理。施工中的紧急情况应包括下列内容：1主机、液压动力站在正常施工过程中，突然出现故障，致使施工中断或失去控制；2报警装置发出报警信号；3设备操作及施工现场出现危及设备、设施及人身安全情况。8.3.6如遇报警器报警，设备操作人员保持镇定，站在安全位置上，保持不动，禁止与坑壁其它物件、人员、接触。通知地面指挥人员联系有关部分切断电源。通过干燥非金属的人梯脱离设备，上至地面。8.3.7新管回拖完成后，应切除多余的管段，两端应各预留500mm长度的管段，以适应管道后期的收缩。8.3.8应在起始坑及接收坑中对新管道
47、与土体之间的环状间隙进行密封，密封长度应不小于 200mm。9折叠内衬法施工9.1 材料9.1.1同一修复管段应采用同种管材，且不得存在可见裂隙、漏洞、外来夹杂物或其它损伤缺陷。9.1.2管道应采用热熔法进行连接。管道的热熔连接应按照GB19809塑料管材和管件聚乙烯（PE）管材/管材或管材/管件热熔对接组件的制备操作规范的要求进行。9.1.3 管道折叠变形应采用专用变形机进行轧U ”变形，缩径量应控制在 30%35%。9.1.4应采用非金属缠绕带对变形后的折叠管进行捆扎。缠绕带的层数和间距应根据管道的直径、壁厚、材料等级、环境温度等因素确定。9.1.5工厂预制折叠管应在施工前进行取样检测，现
48、场折叠管道应在施工前制作折叠管道样品，对样品管道的性能进行测试。每一批次折叠管应至少抽检一组样品。9.1.6 施工前应按如下步骤进行折叠管的复原试验：1将一段足够长的折叠管道（最大长度3m）安装到对开管道模型中并且两端固定；2将组装的管道组合模型置于一个封闭的容器内进行加热，保持闭合空间温度在 93 C以上至少15分钟；3将温度升高到121 C，同时将管道内部压力加至100kPa，维持压力2分钟；4保持温度不变，继续升高压力至180kPa，并维持2分钟；5慢慢释放压力，并将温度冷却到38 C以下；6将复原后的管道样品从管道模型中取出；7在加热加压的过程中，应采取相应的安全防护措施。9.1.7试
49、样管道应进行如下性能检测并符合相关要求：1应根据GB/T 8806塑料管道系统 塑料部件尺寸的测定测量管道外径和壁厚，测量值应符合设计要求；2 拉伸强度和断裂伸长率的测量应按照GB/T 1040.1塑料拉伸性能的测定的相关规定进行。测量结果应符合管材出厂拉伸强度和断裂伸长率的要求；3弯曲模量的测量应按照GB/T 9341-2008塑料弯曲性能的测定的相关规定。测量 结果应符合管材出厂弯曲模量的要求。4折叠HDPE管试样应由国家相关权威认证机构进行检测。9.1.8样品的复测应符合以下规定：1如果样品测试结果中有任何指标不能满足本规范的要求，都需要对该指标进行复测；2复测时不得通过任何方式降低规范
50、的要求；3复测应按照本规范中所规定的测试方法进行（复测时的温度和湿度容许偏差应为0和42%）,并且应达到本规范对产品的要求。如果复测仍然未能通过，则应判定所选用的管道不能满足要求。9.1.9 应在折叠好的管道上进行清晰地标记，标注间距不应大于3m。9.1.10折叠管上标注的信息应包括管材制造所依照的规范编号、管材公称外径、管段长度、管材生产所采用原材料的代码、 生产商名称和商标、产品代码和生产日期、对于每批次管材 还应标有厂商地址等信息。9.1.11工厂预制的折叠管道宜缠绕到卷轴上，且应采用非金属缠绕带分层固定。9.2 施工准备9.2.1待修复管道的检测和清洗应符合本规范第四章的。9.2.2清
51、洗工作完成后，应采用一个与折叠管直径相同，长度大于3m的HDPE管探头进行试通过。如果探头在试通过过程中出现了阻塞，或者管壁划痕超过壁厚10%，应重新检测清洗管道，直至满足要求。9.2.3工作坑长度计算和布置可按照本规程6.1.3进行。9.2.4 折叠管的压制过程应符合下列要求：1对于现场折叠管道，折叠速度不得大于10m/min ;2折叠过程中，折叠设备不得对管道产生划痕等破坏。折叠应沿管道轴线进行，不得出现管道扭曲和偏移现象等。9.3 施工9.3.1牵引折叠管道时应缓慢施加拉力，防止折叠管道所受拉力超过管材允许的最大轴向拉 力。9.3.2 拉入折叠管道过程中应采取必要措施防止HDPE管进入管道时被坡道、操作坑壁、管道端口划伤。应仔细观察管道入口处HDPE管情况，防止管道过度弯曲或起皱。9.3.3折叠管拉入的拉伸率不得超过1.5%。9.3.4管道拉入完毕后，卸除管道所受拉力，两端应分别预留超过原有管道300mm500mm的预留段。9.3.5折叠管复原过程应符合下列要求：1在复原过
